Per la connessione del PLC delle selezionatrici ottiche multiscan ci sono diverse parti da eseguire.

Installare e utilizzare OPC-UA

Prima di tutto è necessario installare OPC UA sul computer da cui abbiamo bisogno dei dati. Dopo aver installato il programma, facciamo quanto segue.

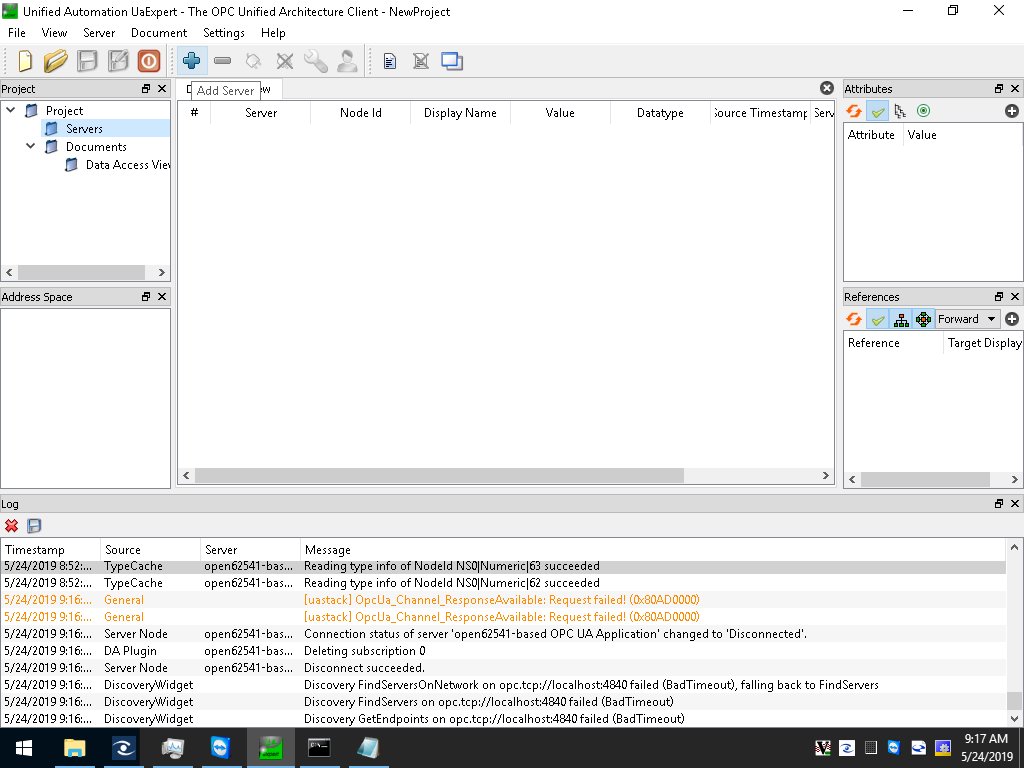

  1. Aggiungi un server, facendo clic sul pulsante "Aggiungi server"

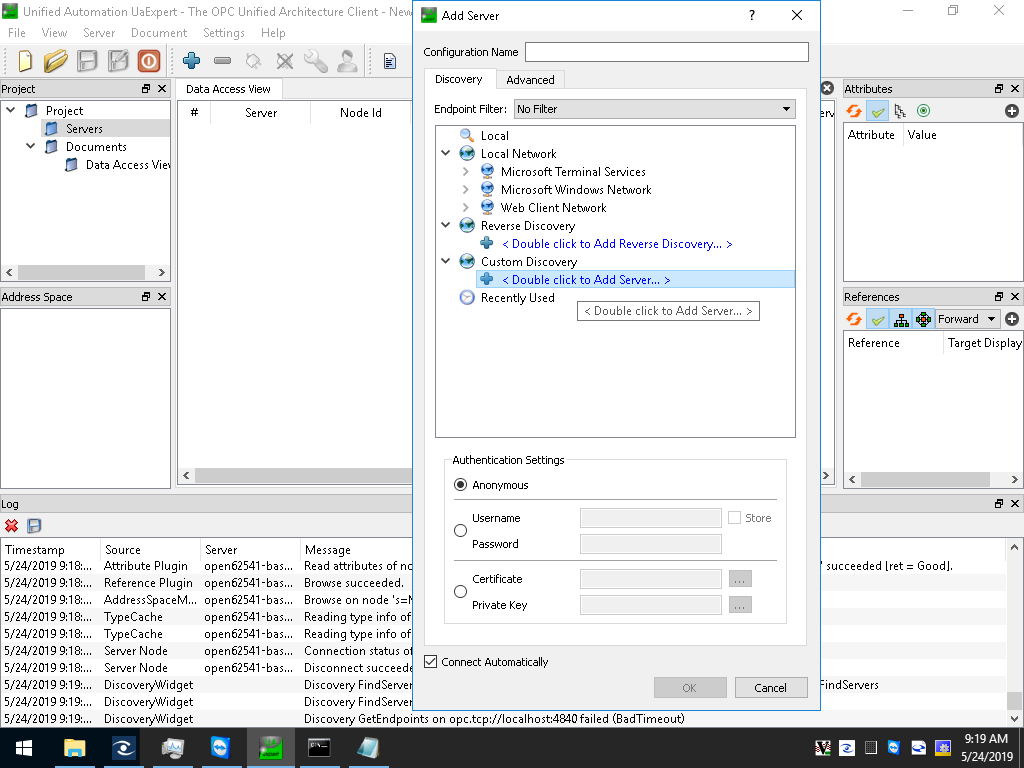

  2. Nell'elenco a discesa "Individuazione personalizzata" selezionare il pulsante per aggiungere un server come indicato nell'immagine seguente

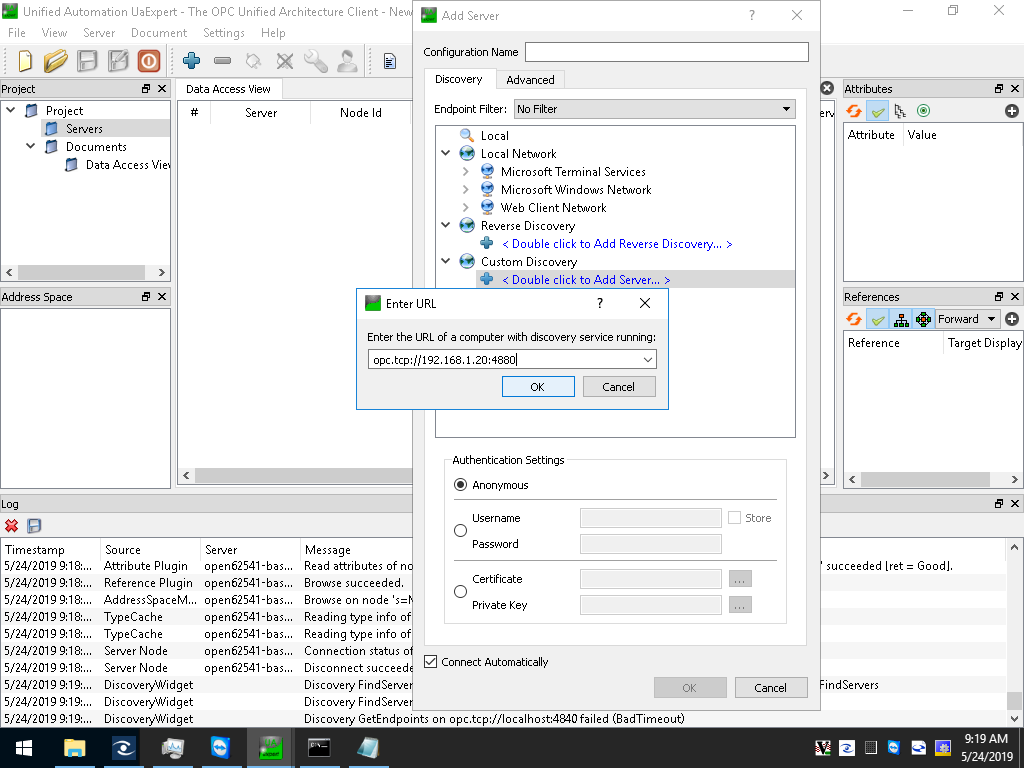

  3. Nel passaggio successivo, come indica l'immagine, dobbiamo posizionare l'IP fisso che abbiamo precedentemente assegnato alla nostra porta di rete. ESEMPIO: opc.tcp://192.168.1.20:4880.
    La porta 4880 non cambia, cambia solo l'IP che assegniamo.

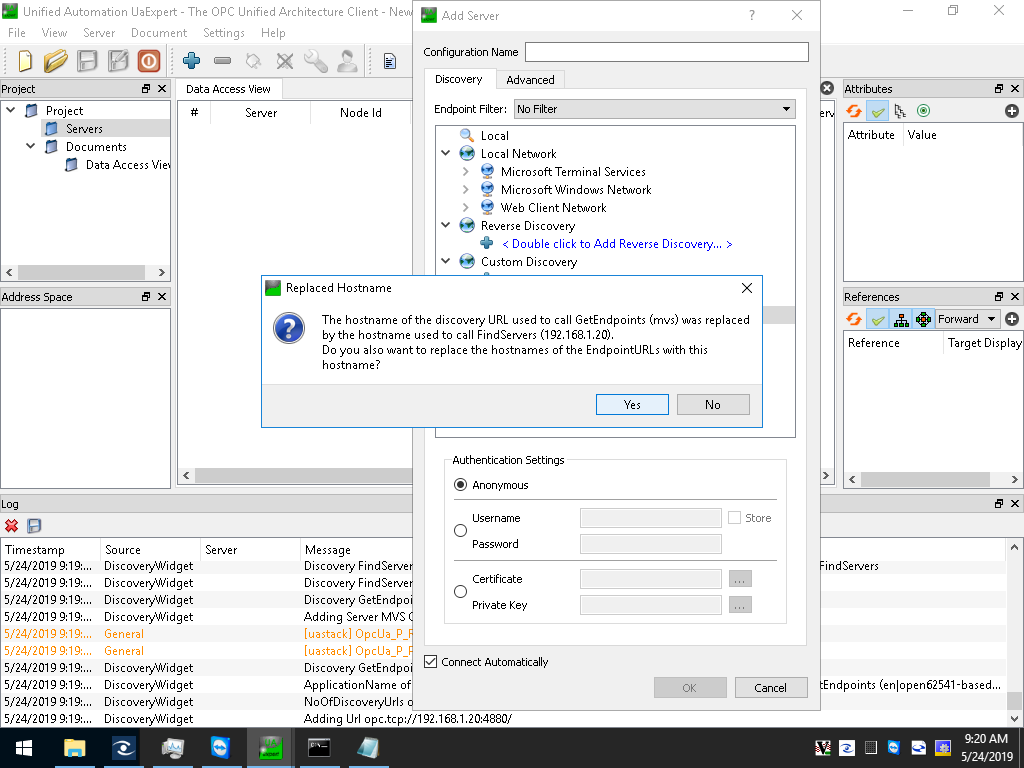

  4. Premere ¨Sì¨ nella finestra successiva che appare.

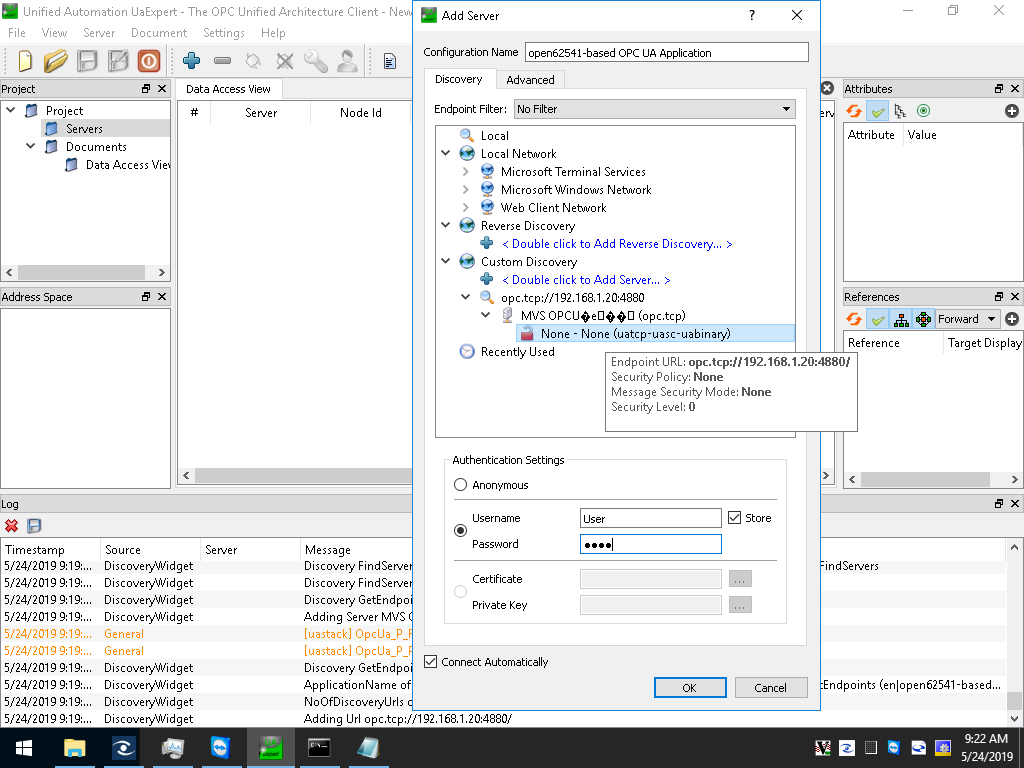

  5. Avremmo già tutto configurato e pronto per accedere al nostro server OPC-UA. Il prossimo passo è aprire il server che abbiamo creato e inserire le credenziali.
    Nell'immagine seguente vengono utilizzate le credenziali alternative, in caso di non poter accedere, è perché le credenziali sono quelle di Multiscan
    Credenziali:
    Utente: Multiscan                             Alternativa: Utente
    Password: Multiscan54321             Alternativa: Utente

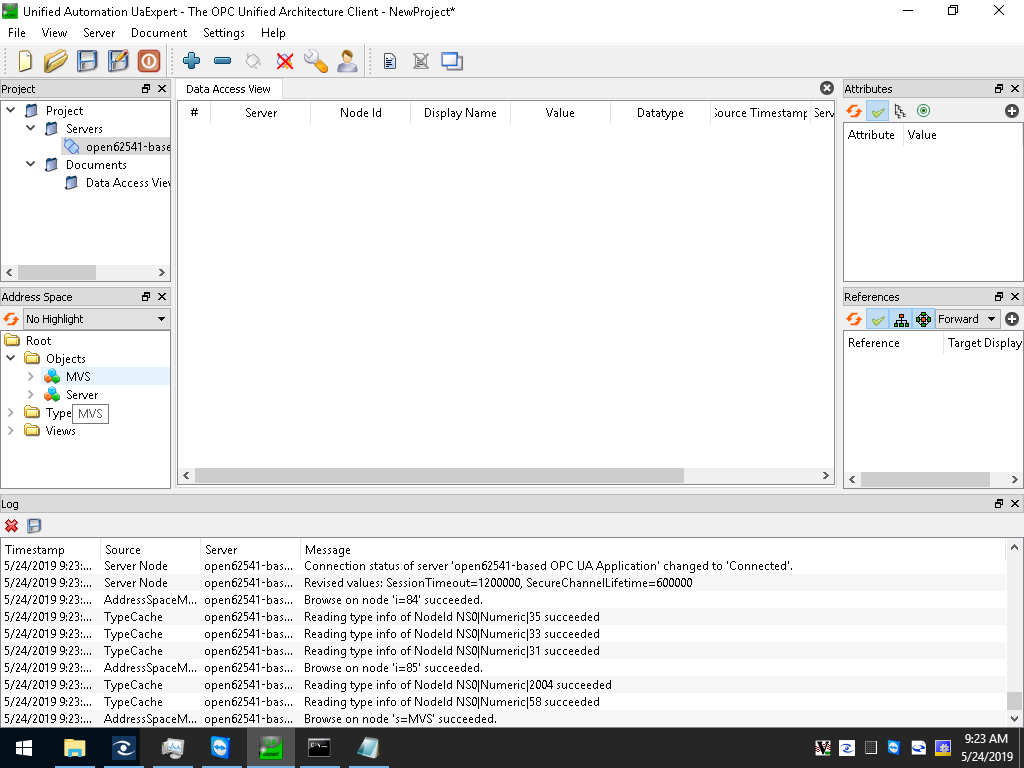

  6. Questo è l'ultimo passaggio, qui abbiamo già tutto connesso, vedremo nel percorso Root/Oggetti i dati MVS e Server dove troverai tutti i dati che pubblichiamo dal programma multiscan.

Configurazioni Successive

Le ulteriori configurazioni sono due
  1. Una relativa a windows che è fattibile da parte del system integrator seguendo le istruzioni del video a questo link
  2. Una interna al programma della selezionatrice ottica che è possibile far fare da remoto all'assistenza fornendo però l'indirizzo IP con il quale voler configurare la macchina e/o l'indirizzo IP di destinazione dei dati




Inserimento Campo in Scrittura (esempio campo Numero di Lotto)

Per inserire un campo in scrittura prendiamo ad esempio il campo Nr. Di Lotto che permette al cliente di digitare un numero di lotto personalizzato , oltre al numero di lotto automatico che viene generato dalla macchina

Per entrare in scrittura bisogna utilizzare le seguenti chiavi:

USUARIO: Multiscan

CONTRASEÑA: 54321


Il percorso dentro il programma per cambiare il lotto è MVS\ExternalBatchChange
